EditorGUI

Unity客户端编辑器拓展

发布于：Jul 15, 2025

EditorGUI

一、定义


EditorGUI 类似于GUI
是一个主要用于绘制编辑器拓展 UI 的工具类
它提供了一些 GUI 中没有的API
主要是 编辑器功能中会用到的一些 特殊控件


而EditorGUILayout 类似于GUILayout
是一个带有自动布局功能的 EditorGUI 绘制工具类


我们经常会将 EditorGUI 和 GUI 混合使用 来制作一些编辑器拓展功能
但是由于更多时候我们会用到自动布局功能
因此现们接下来着重讲解EditorGUILayout中的功能
EditorGUI和它的区别仅仅是需要自己设置位置布已

二、文本、层级和标签、颜色拾取 控件

1.文本控件

2024-11-03 141424.png

1
2
EditorGUILayout.LabelField("文本标签1");
EditorGUILayout.LabelField("文本标签2","测试内容");
### 2.层级和标签 2024-11-03 142932.png
1
2
3
4
5
6
//层级
layer = EditorGUILayout.LayerField(layer);
layer = EditorGUILayout.LayerField("层级标签",layer);
//标签
tag = EditorGUILayout.TagField(tag);
tag = EditorGUILayout.TagField("标签标签", tag);

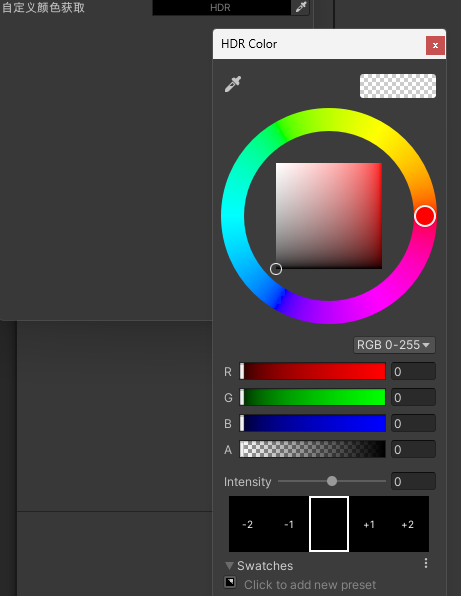

3. 颜色获取

2024-11-03 142739.png

1
2
3
4
5
6
7
//颜色获取
//参数一：GUIContent 标签
//参数二：颜色变量
//参数三：是否显示拾色器
//参数四：是否显示Alpha通道
//参数五：是否使用支持HDR
color = EditorGUILayout.ColorField(new GUIContent("自定义颜色获取"), color, true, true, true);

三、枚举、整数选择、按下触发按钮 控件

1.枚举控件

  1. 单选枚举
    type = (E_TestEnum)EditorGUILayout.EnumPopup("枚举选择",type); 2024-11-04 134210.png

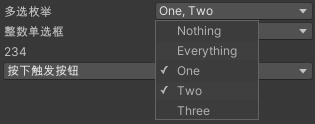

  2. 多选枚举
    type2 = (E_TestEnum)EditorGUILayout.EnumFlagsField("多选枚举", type2); 2024-11-04 134630.png

2.整数选择控件

1
2
3
4
5
6
//参数一：Label标题
//参数二：选择的整数内容
//参数三：整数选项string数组
//参数四：整数选项值int数组
index = EditorGUILayout.IntPopup("整数单选框",index,strs,ints);
EditorGUILayout.LabelField(index.ToString());

3.按下按钮触发控件

1
2
3
4
5
6
7
//按下触发按钮控件
//参数一：GUIContent 按钮中的文字标签
//参数二：FocusType枚举 告诉UI系统能否获得键盘焦点 当用户按Tab键时在控件之间切换
//Keyboard 该控件可以接收键盘焦点
//Passive 该控件不能接收键盘焦点
if (EditorGUILayout.DropdownButton(new GUIContent("按下触发按钮"), FocusType.Passive))
    Debug.Log("按钮被按下");

四、对象关联、各类型输入

1.对象关联

1
2
3
//各对象关联
obj = EditorGUILayout.ObjectField("不可以关联场景中的对象",obj,typeof(GameObject),false) as GameObject;
obj = EditorGUILayout.ObjectField("可以关联场景中的对象",obj,typeof(GameObject),true) as GameObject;
2024-11-04 224012.png

2.各类型输入

注意：
EditorGUILayout中还有一些Delayed开头的输入控件
他们和普通的输入控件最主要的区别是：在用户按Enter键时或将焦点移出控件前，不会立马改变数值

1
2
3
4
5
//XX变量 = EditorGUILayout。XXField("label标签",XX变量);
//例如：
//str = EditorGUILayout.TextField("字符串输入框",str);
//int = EditorGUILayout.IntField("整数输入框",int);
i = EditorGUILayout.IntField("整数输入框",i);
2024-11-04 224055.png

五、折叠和折叠组

注意： 折叠和折叠组的区别只是表现上的不同

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
//折叠控件
//参数一：折叠状态
//参数二：折叠标题
//参数三：是否允许点击文字触发
isHide = EditorGUILayout.Foldout(isHide, "折叠控件",true);
if (isHide)
{
    //枚举选择控件
    type = (E_TestEnum)EditorGUILayout.EnumPopup("枚举选择",type);
    //多选枚举
    type2 = (E_TestEnum)EditorGUILayout.EnumFlagsField("多选枚举", type2);
}
//折叠组控件
//和折叠空间仅有表现上的不同
isHideGroup = EditorGUILayout.BeginFoldoutHeaderGroup(isHideGroup, "折叠组控件");
if (isHideGroup)
{
    //枚举选择控件
    type = (E_TestEnum)EditorGUILayout.EnumPopup("枚举选择",type);
    //多选枚举
    type2 = (E_TestEnum)EditorGUILayout.EnumFlagsField("多选枚举", type2);
}
EditorGUILayout.EndFoldoutHeaderGroup();
2024-11-08 204935.png

六、开光和开关组

1
2
3
4
5
6
7
8
//开关控件
isTog = EditorGUILayout.Toggle("开关控件", isTog);
isTogLeft = EditorGUILayout.ToggleLeft("左侧开关控件", isTogLeft);
//开关组控件
isTogGroup = EditorGUILayout.BeginToggleGroup("开关组控件", isTogGroup);
isTog = EditorGUILayout.Toggle("开关控件", isTog);
isTogLeft = EditorGUILayout.ToggleLeft("左侧开关控件", isTogLeft);
EditorGUILayout.EndToggleGroup();
2024-11-08 204945.png

七、滑动条、双块滑动条控件

1.滑动条

1
2
3
4
5
//滑动条
//浮点数滑动条
fslider = EditorGUILayout.Slider("滑动条", fslider, 0, 100);
//整数滑动条
islider = EditorGUILayout.IntSlider("整数滑动条", islider, 0, 100);

2024-11-08 211009.png ### 2. 双块滑动条

1
2
3
4
//双块滑动条
EditorGUILayout.MinMaxSlider("双块滑动条", ref leftValue, ref rightValue, 0, 100);
EditorGUILayout.LabelField("左值：" + leftValue.ToString());
EditorGUILayout.LabelField("右值：" + rightValue.ToString());
2024-11-08 211013.png

八、帮助框、间隔控件

1.帮助框

1
2
3
4
EditorGUILayout.HelpBox("一般内容", MessageType.None);
EditorGUILayout.HelpBox("感叹号内容", MessageType.Info);
EditorGUILayout.HelpBox("警告符提示", MessageType.Warning);
EditorGUILayout.HelpBox("错误符提示", MessageType.Error);

2024-11-08 211702.png ### 2.间隔控件

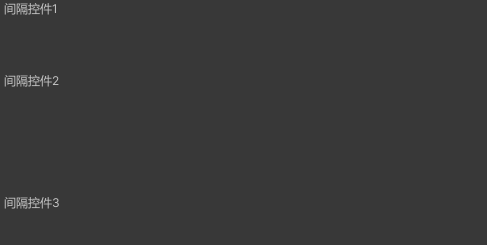

1
2
3
4
5
EditorGUILayout.LabelField("间隔控件1");
EditorGUILayout.Space(50);
EditorGUILayout.LabelField("间隔控件2");
EditorGUILayout.Space(100);
EditorGUILayout.LabelField("间隔控件3");
2024-11-08 211920.png

九、动画曲线控件、布局api

1
2
//---动画曲线控件---
 curve = EditorGUILayout.CurveField("动画曲线", curve);

2024-11-08 213827.png

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

//---布局api---
//---------
EditorGUILayout.BeginHorizontal();//开始水平布局
//一堆控件
EditorGUILayout.LabelField("控件1");
EditorGUILayout.LabelField("控件2");
EditorGUILayout.LabelField("控件3");
EditorGUILayout.EndHorizontal();//结束水平布局
//----------

//----------
EditorGUILayout.BeginVertical();//开始垂直布局
//一堆控件
EditorGUILayout.LabelField("控件1");
EditorGUILayout.LabelField("控件2");
EditorGUILayout.LabelField("控件3");
EditorGUILayout.EndVertical(); //结束垂直布局
//----------
vecPos =EditorGUILayout.BeginScrollView(vecPos);//开始滚动视图
//一堆控件
EditorGUILayout.EndScrollView();//结束布局
//----------
2024-11-08 213818.png 2024-11-08 213833.png

更新于：Jul 15, 2025
