Phong 光照模型

一、两个颜色相加

1.作用

两个颜色叠加在一起

2. 区别

相乘颜色相乘时，最终颜色会往黑色靠拢计算两个颜色混合时一般用颜色相乘因为真实世界中多个颜色混在一起时，最终回变成黑色
相加颜色相机时，最终颜色回往往向白色靠拢计算关照反射时一般用颜色相加，，因为向白色靠拢能带来更亮的感觉，复合光的表现

二、Unity Shader 中的环境光

我们在学习完兰伯特和半兰伯特光照模型时在计算玩漫反射光照后，加上了一个环境光变量(UNITY_LIGHTMODEL_AMBIENT) 该环境光变量是可以在 Unity 中进行设置

方式：

Windows->Rendering->Lighting
Enviroment 页签中的 Enviroment Lighting 这里可以设置环境光来源

当是 Skybox 和 Color 时我们可以通过 UNITY_LIGHTMODEL_AMBIENT 获取对应的环境光颜色
当是 Gradient(渐变)时，通过以下 3 个成员可以得到对应的环境光
- unity_AmbientSky(周围的天空环境光)
- unity_AmbientEquator(周围的赤道环境光)
- uniyu_AmbientGround(周围的地面环境光)

注意： 这些内置变量都包含在 UnityShaderVariables.cginc(编译时自动包含该文件，可以不用手动包含)中

三、Phong 光照模型的来历和原理

来历：由裴祥风在 1975 年，提出的一种局部光照经验模型
原理：反射光由三部分组成：环境光 + 漫反射光 + 镜面反射光(高光反射光)

四、Phong 光照模型的公式

物体表面光照颜色 = 环境光颜色 + 漫反射颜色 + 高光反射光颜色

其中：环境光颜色：UNITY_LIGHTMODEL_AMBIENT(unity_AmbientSky、unity_AmbientEquator、unity_AmbientGround) 漫反射颜色：兰伯特光照模型计算得到的颜色高光反色颜色：Phong 式高光反射光照模型计算得到的颜色

五、顶点着色器的实现

1.关键步骤：

计算兰伯特光照模型
计算 Phong 式高光反射模型
计算 Phong 模型

2.具体实现

Shader "Unlit/Phong"
{
    Properties
    {
        _MainColor("MainColor",Color) = (1,1,1,1)
        _SpecularColor("SpecularColor",Color) = (1,1,1,1)
        _SpecularNum("SpecularNum",Range(0,20)) = 0.5
    }
    SubShader
    {

        Pass
        {
            Tags { "LightMode"="ForwardBase" }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            #include "Lighting.cginc"
            struct v2f
            {
                float4 pos:SV_POSITION;
                fixed3 color:COLOR;

            };
            fixed4 _MainColor;
            fixed4 _SpecularColor;
            float _SpecularNum;
            fixed3 GetLambertColor(float3 normal)
            {
                float3 WNnormal = UnityObjectToWorldNormal(normal);
                float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
                fixed3 color = _MainColor * _LightColor0.rgb * max(0,dot(WNnormal,lightDir));
                return color;
            }
            fixed3 GetSpecularColor(float4 pos,float3 normal)
            {
                float3 worldPos = mul(UNITY_MATRIX_M,pos);
                float3 viewDir = _WorldSpaceCameraPos.xyz - worldPos;
                viewDir = normalize(viewDir);

                float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
                float3 wNormal = UnityObjectToWorldNormal(normal);
                float3 reflectDir = reflect(-lightDir,normal);

                fixed3 color = _LightColor0.rgb * _SpecularColor.rgb * pow(max(0,dot(viewDir,reflectDir)),_SpecularNum);
                return color;
            }
            v2f vert (appdata_base v)
            {
                v2f v2fData;
                v2fData.pos = UnityObjectToClipPos(v.vertex);
                fixed3 LambertColor = GetLambertColor(v.normal);
                fixed3 SpecularColor = GetSpecularColor(v.vertex,v.normal);

                fixed3 color = UNITY_LIGHTMODEL_AMBIENT.rgb + LambertColor + SpecularColor;
                v2fData.color = color;
                return v2fData;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                return fixed4(i.color.rgb,1);
            }
            ENDCG
        }
    }
}

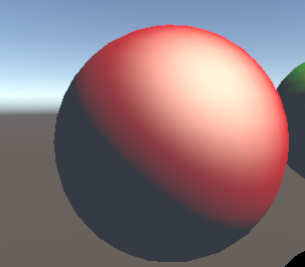

3.效果示意图

六、片元着色器的实现

1. 关键步骤

计算兰伯特光照模型
计算 Phong 式高光反射模型
计算 Phong 模型

2. 具体实现

 Shader "Unlit/PhongF"
{
    Properties
    {
        _MainColor("MainColor",Color) = (1,1,1,1)
        _SpecularColor("SpecularColor",Color) = (1,1,1,1)
        _SpecularNum("SpecularNum",Range(0,20)) = 0.5
    }
    SubShader
    {

        Pass
        {
            Tags {"LightMode"="ForwardBase"}
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            #include "Lighting.cginc"
            struct v2f
            {
                float4  pos:SV_POSITION;
                float3  normal:NORMAL;
                float3  wPos:TEXCOORD0;
            };
            v2f vert (appdata_base v)
            {
                v2f data;
                data.pos = UnityObjectToClipPos(v.vertex);
                data.normal  =  UnityObjectToWorldNormal(v.normal);
                data.wPos = mul(UNITY_MATRIX_M,v.vertex).xyz;
                return data;
            }


            float3 _MainColor;
            fixed3 GetLambertFColor(in float3 normal)
            {
                float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
                fixed3 color =  _MainColor.rgb *  _LightColor0.rgb * max(0,dot(lightDir,normal));
                return color;
            }


            float3 _SpecularColor;
            float _SpecularNum;
            fixed3 GetSpecularColor(in float3 wPos,in float3 normal)
            {
                float3 viewDir = normalize(_WorldSpaceCameraPos.xyz-wPos);

                float3 lightDir = normalize(_WorldSpaceLightPos0).xyz;
                float3 reflectDir = reflect(-lightDir,normal).xyz;

                fixed3 color = _LightColor0.rgb * _SpecularColor.rgb *pow(max(0,dot(reflectDir,viewDir)),_SpecularNum);
                return color;
            }
            fixed4 frag (v2f i) : SV_Target
            {
                fixed3 lambertColor = GetLambertFColor(i.normal);
                fixed3 SpecularColor = GetSpecularColor(i.wPos,i.normal);
                fixed3 color = UNITY_LIGHTMODEL_AMBIENT.rgb + lambertColor + SpecularColor;
                return fixed4(color.rgb , 1);
            }
            ENDCG
        }
    }
}
