边缘检测

在屏幕后处理的Shader中需要设置深度测试、剔除、深度写入 - ZTest Always 打开深度测试 - Cull Off 关闭剔除 - ZWrite Off 关闭深度写入主要是避免它"挡住"后面的渲染物体

1.边缘检测是什么？

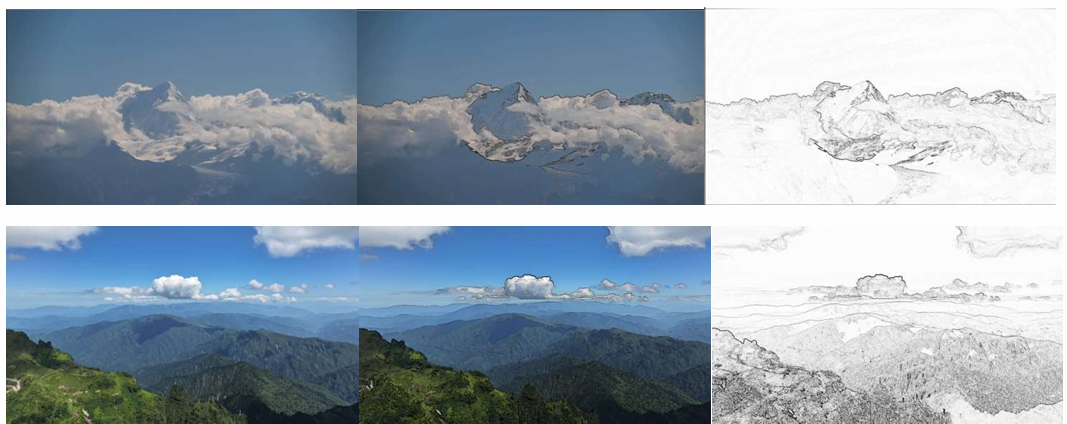

边缘检测效果，
是一种用于突出图像中的边缘，使物体的轮廓更加明显的图像处理技术
边缘检测的主要目的是找到图像中亮度变化显著的区域，这些区域通常对应于物体的边界
边缘检测相当于利用 Shader 代码自动给屏幕图像进行描边处理 ## 2.基本原理

计算每个像素的灰度值，用灰度值结合卷积核进行卷积运算，得到该像素的梯度值
梯度值越大越靠近边界，越趋近于描边颜色
梯度值越小表明不是边界位置，越趋近于原始颜色

所以基本步骤如下：

得到当前像素以及其上下左右、左上左下、右上右下共9个像素的灰度值
用这9个灰度值和Sobel算子进行卷积计算得到梯度值G = abs(Gx) + abs(Gy)
最终颜色= lerp(原始颜色，描边颜色，梯度值)

3.一些关键的知识点

灰度值、卷积、卷积核、梯度值

1.）灰度值

由于人眼对不同颜色的敏感度不同，所以在计算平均值时不会直接使用算数平均（R+G+B)/3
在图形学中我们一般使用加权平均法来计算灰度值

例如：
下面是基于Rec. 709标准计算的灰度值（高清电视和许多数字图像格式中常用的标准）
灰度值L = 0.2126R + 0.7152G + 0.0722*B

2.）卷积

卷积是一种数学计算方式
我们首先通过一个比喻来理解卷积在边缘检测中的作用

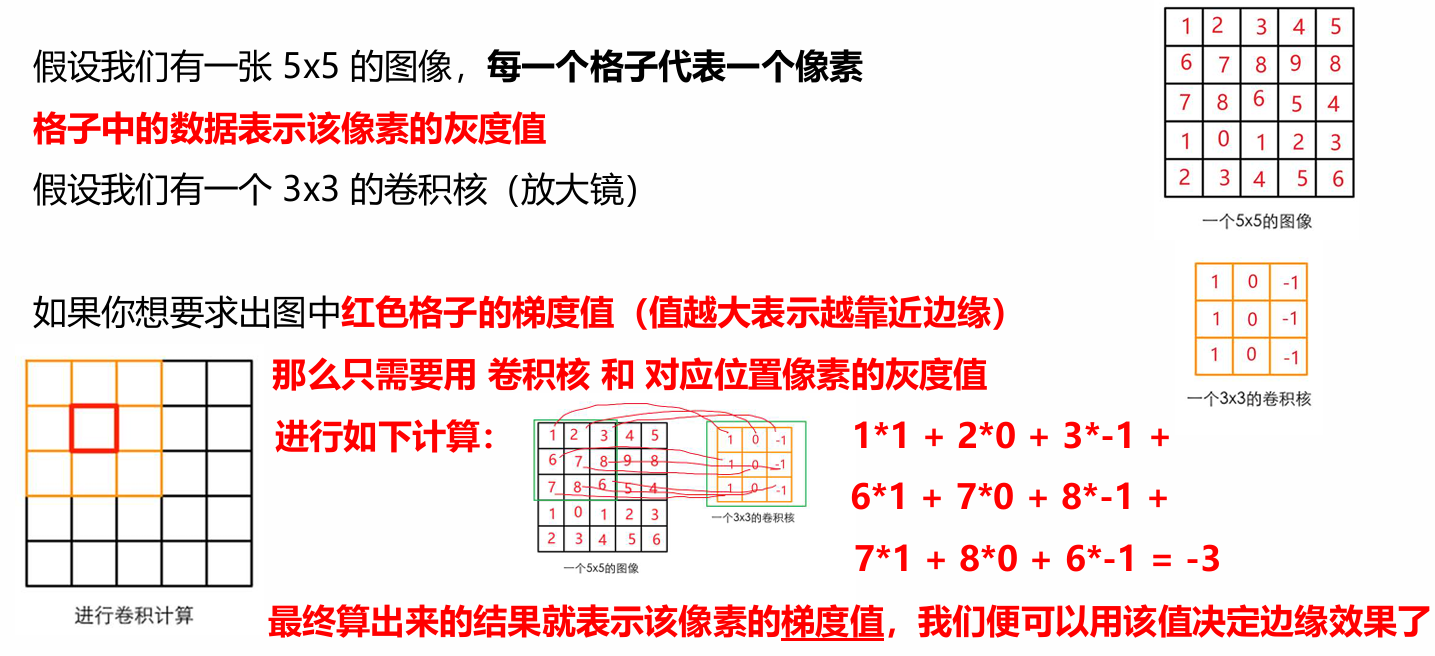

它就像是要用一个放大镜（卷积核）在图片上移动，放大镜（卷积核）的作用是帮助我们看到图
片上的细微变化。当我们用这个放大镜（卷积核）扫描整张图片时，它能帮助我们发现图片上哪
些地方颜色变化突然，这些突然变化的地方往往就是物体的边缘了

3.）卷积核

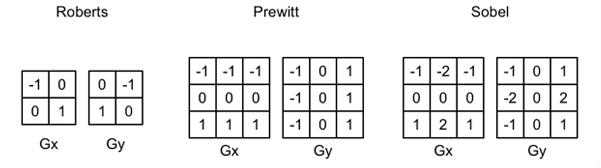

从卷积的计算方式我们可以得知，其中卷积核（也被称为边缘检测因子）是非常重要的一个元素，在图形学中，有三种常用的卷积核（边缘检测因子）他们分别是： - Roberts 算子：由拉里·罗伯茨(Larry Roberts)于1965年提出 - Prewitt 算子：由约翰·普雷维特(John Prewitt)于1970年提出 - Sobel 算子：由欧文·索贝尔(Irwin Sobel)于1968年提出他们各有千秋，但是在图形学中最常用的还是Sobel算子因为它更适合高精度的边缘检测

4.）梯度值

我们可以看到三种算子都包含了两个方向的卷积核
他们分别用来检测水平和竖直方向上的边缘信息
在边缘检测的卷积计算时，只需要对每个像素进行两次卷积计算即可
这样就可以得到两个方向的梯度值Gx 和Gy
而该像素的整体梯度值G = abs(Gx) + abs(Gy)

4.如何得到当前像素周围8个像素位置

Unity 提供给我们用于访问纹理对应的每个纹素（像素）的大小的变量
float4 纹理名_TexelSize
是一种类似于 纹理名_ST 的一种变量

其中xyzw的含义：(假设纹理宽高为1024 * 768) - x : 1 / 纹理宽度 = 1/1024 - y : 1 / 纹理高度 = 1/768 - y : 纹理宽度 = 1024 - y : 纹理高度 = 768

基于这个变量，我们可以进行uv坐标的偏移计算
在顶点着色器函数或者片元着色器函数中计算都行
但是建议在顶点着色器函数中计算，可以节约计算量
片元着色器中直接使用插值的结果也不会影响纹理坐标的计算结果

5.具体实现

1.）主要步骤

a.Shader部分

声明属性，进行属性映射
- 主纹理 _MainTex
- 描边用的颜色 _EgdeColor
- 注意：映射时使用内置的纹素变量
屏幕后处理标配
- ZTest Always
- Cull off
- ZWrite off
结构体相关
- 顶点
- uv数组用于存储9个像素点的坐标
顶点着色器
1. 顶点坐标转化
2. 用uv坐标数组装载9个像素uv的坐标
片元着色器
1. 利用卷积获取梯度值（可以声明一个Sobel算子计算函数，和一个灰度值计算函数）
2. 利用梯度值在源颜色和边缘颜色之间进行插值得到最终的颜色
FallBack off

Shader "Unlit/EdgeDetection"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _EdgeColor ("Edge Color", Color) = (1,1,1,1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        Pass
        {
            //后处理标配
            ZTest Always
            Cull Off
            ZWrite Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct v2f
            {
                //用于存储9个像素uv坐标的变量
                half2 uv[9] : TEXCOORD0;

                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            //Unity内置纹素变量
            float4 _MainTex_TexelSize;
            fixed4 _EdgeColor;

            v2f vert (appdata_base v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                //当前的顶点纹理坐标
                half2 uv = v.texcoord;
                //对9个像素的uv坐标进行计算

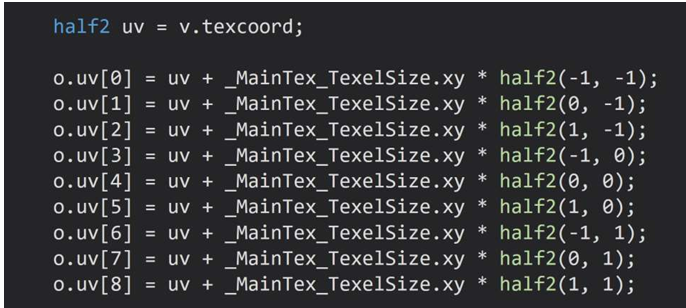

                o.uv[0] = uv + _MainTex_TexelSize.xy * half2(-1,-1);
                o.uv[1] = uv + _MainTex_TexelSize.xy * half2(0,-1);
                o.uv[2] = uv + _MainTex_TexelSize.xy * half2(1,-1);
                o.uv[3] = uv + _MainTex_TexelSize.xy * half2(-1,0);
                o.uv[4] = uv + _MainTex_TexelSize.xy * half2(0,0);
                o.uv[5] = uv + _MainTex_TexelSize.xy * half2(1,0);
                o.uv[6] = uv + _MainTex_TexelSize.xy * half2(-1,1);
                o.uv[7] = uv + _MainTex_TexelSize.xy * half2(0,1);
                o.uv[8] = uv + _MainTex_TexelSize.xy * half2(1,1);
                return o;
            }
            //计算颜色的灰度值
            fixed calcLuminance(fixed4 color)
            {
                return dot(color, half3(0.2126, 0.7152, 0.0722));
            }
            //Soble算子相关的卷积计算
            half Sobel(v2f i)
            {
                //soble算子的两个卷积核
                half Gx[9] = { -1 , -2, -1,
                                0 ,  0,  0 ,
                                1 ,  2,  1 };
                half Gy[9] = {  -1, 0, 1,
                                -2, 0, 2,
                                -1, 0, 1 };
                half L;//灰度值
                half edgeX = 0;//水平方向梯度值
                half edgeY = 0;//竖直方法梯度值
                for (int j = 0; j < 9; j++)
                {
                    //采样颜色后计算灰度值 并记录下来
                    L = calcLuminance(tex2D(_MainTex, i.uv[j]));
                    //计算对应方向的梯度值
                    edgeX += Gx[j] * L;
                    edgeY += Gy[j] * L;
                }
                //返回并计算该像素最终的梯度值
                //half G = abs(edgeX) + abs(edgeY);
                return abs(edgeX) + abs(edgeY);
            }


            fixed4 frag (v2f i) : SV_Target
            {
                //利用Sobel算子计算梯度值
                half edge = Sobel(i);
                //根据梯度值 在源颜色和边缘颜色进行插值
                fixed4 Color = lerp(tex2D(_MainTex, i.uv[4]),_EdgeColor,edge);
                return Color;
            }
            ENDCG
        }
    }
    Fallback off
}

b.C# 部分

继承屏幕后处理基类
声明边缘颜色变量，用于控制效果变化

重写UpdataProperty方法，用于设置材质球的颜色

public class EdgeDetection : PostEffectBase
{
    public Color edgeColor = Color.white;

    protected override void UpadateProerty()
    {
        if (material)
        {
            material.SetColor("_EdgeColor", edgeColor);
        }
    }
}

6.纯色背景功能

1.）什么是纯色背景

在边缘描边时，有时只想保留描边的边缘线
不想要显示原图的背景色
比如：把整个背景变成白色、黑色、等等自定义颜色
而抛弃原本图片的颜色信息
效果就像是一张描边的图片

2.）具体实现

在描边的基础上进行修改
属性声明与映射
1. 添加背景颜色程度的变量 _BackgroudExtent (0表示保留原始颜色，1表示纯色)
2. 添加自定义背景颜色 _BackgroundColor (定义用于替换原始颜色的颜色)
修改片源着色器
1. 利用插值运算，在原始颜色和纯色背景颜色描边之间通过背景颜色程度的变量进行插值
在C#代码中
1. 添加背景颜色程度的变量
2. 添加背景颜色
